文章來源：admin 人氣： 1,152 發表時間： 12-06
測量電壓低會在多大程度上實際影響到TDK貼片電容的測量呢？電容和頻率增加會導致電容器的阻抗降低。為了進一步說明這一點，下面舉一個例子來計算電容器阻抗如何影響電容器上看到的實際電壓。
使用HP 4263B測試儀及HP4278A測試儀測試電容器（C3216Y5V1A106Z）。在頻率為1kHz和電容為10 μF的條件下，套用公式1計算得出電容器阻抗約為16 Ω。
當從測試設備中將1.0 Vrms的電壓加到電容器時，電壓在儀表阻抗和電容器阻抗之間被分壓。對于HP4263B測試儀，其阻抗保持為100 Ω不變（圖1），而對于HP4278A測試儀，計算的電容器阻抗變?yōu)?.5 Ω（圖2）。結果表明，對于HP4263B測試儀，絕大多數外加電壓會降低在測試儀阻抗中，而HP4278A測試儀可以使電容器能夠接收大部分外加電壓。因此，HP4263B測試儀顯示的測量值將低于真實值。
如果將測試儀表的OSC電壓設置為1.0Vrms，不能保證在電容器上施加全部外加電壓。因此，當發現電容器上的電壓約為設定值的10%時，也就不足為奇了（圖3）。該圖顯示了低VAC如何影響測得的電容值。

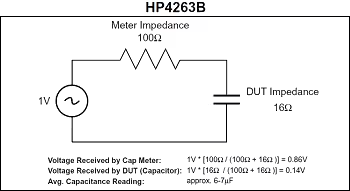

圖1:HP4263B 阻抗
圖2:HP4278A 阻抗

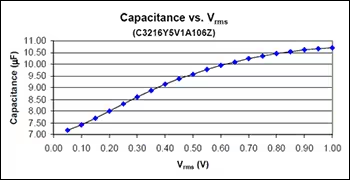

圖3:電容與交流電壓

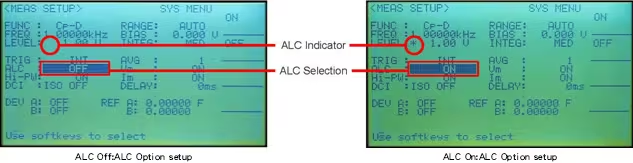

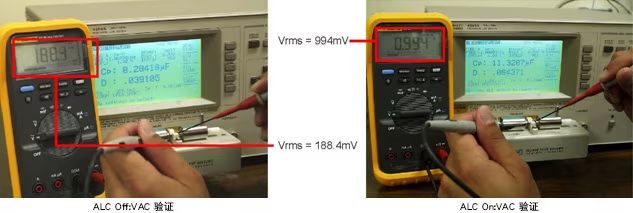

下圖展示了ALC on和off之間的差異。當ALC功能off時，電容器上的實際電壓約為1.0Vrms設定電壓的10%。當ALC功能on時，電容器上的電壓幾乎是設定電壓的100%。HP4284A具有電壓和電流等級監視器，但還是可以使用伏特計驗證實際電壓。
HP4284A電容計的ALC功能
以上是本文的全部內容，重點探討了電壓測量值偏低會對TDK貼片電容的測量產生何種實際影響。若您正在尋找值得信賴的TDK與村田代理商家，強烈推薦您深入了解深圳智成電子。我們不僅代理TDK、村田等一流品牌，還主要供應貼片電容、車規貼片電容、貼片電感、濾波器、蜂鳴器、熱敏電阻以及TDK-Lambda電源等各類產品。目前，我們擁有超過十萬個不同規格型號的現貨庫存。智成電子承諾提供100%原裝正品，并確保100%同品牌型號價格最低。如有采購需求，歡迎隨時致電咨詢，聯系電話：13510639094（微信同號）。
